hyperMILL millTURN

단일 인터페이스에서 프로그래밍 - MILL / TURN 모듈

이 모듈은 hyperMILL®에 완벽하게 통합되어 있습니다.

즉, 모든 밀링 및 선삭 작업에는 하나의 사용자 인터페이스 만 필요합니다.

V2020
hyperCAD-S
MILLING
5 AXIS
MAXX MACHINING
mill / TURN
INVENTOR & SOLIDWORKS
hyperVIEW
Image module

hyperMILL® millTURN

강력한 hyperMILL CAM 소프트웨어의 MILL TURN 모듈. 모든 밀링 및 선삭 가공을 위해 단 하나의 사용자 인터페이스와 완벽하게 통합됩니다. 한 번의 셋업으로 모든 가공을 수행 할  수있는 최신 MILL / TRUN 기계의 이점을 활용할 수 있습니다. 아주 편안하게. 유연한 프로그램이 또 다른 장점입니다. 블랭크는 모든 소재 블록에서 제거 될 수 있습니다.

매끄럽게 통합

hyperMILL®과의 통합을 통해 모든 TURN테이블과 all 2D, 3D 및 5 축 밀링 가공을 하나의 사용자 인터페이스에서 사용할 수 있습니다. 모든 터닝 및 밀링 가공은 자유롭게 조합 될 수 있습니다. 사용자는 최상의 가공 공정을 선택하고 프로그래밍 할 수 있는 유연성이 뛰어납니다.

하이라이트

  • 터닝 및 밀링 작업 을위한 프로그래밍 환경
  • 복잡한 5 축 프로젝트까지 유연한 프로그래밍을 위한 광범위한 선삭 및 밀링 전략
  • 균일 한 사용자 인터페이스 hyperMILL® millTURN을 사용하여 완벽한 가공, 높은 정확성 및 설치 시간 단축과 같은 최신 MILL / TURN 기계의 이점을 활용합니다.
  • 모든 터닝 및 밀링 사이클에서의 소재 적용
  • 터닝, 밀링 및 드릴링 공구를 하나의 데이터베이스에서
  • 모든 사이클 및 전체 구성 요소에 대한 충돌 검사
  • 터닝 및 밀링 작업을 위한 하나의 포스트 프로세서
Image module

모든 작업에 대한 소재적용

소재 적용은 모든 선삭 및 밀링 작업에 대해 계산됩니다. 각 작업은 이전 가공 단계에서 먼저 계산된 소재를 사용합니다.

이렇게 하면 가공 정밀도를 최대한 높일 수 있습니다.

공구 데이터베이스

공구 데이터베이스는 터닝, 밀링 및 드릴링 공구에 사용할 수 있으므로 표준화 된 공구 관리가 가능합니다. 가공 및 홀더 형상과 위치에 대한 완전한 설명은 완전 자동화 된 충돌 제어를 위한 최적의 기반을 제공합니다. 또한 사용자는 자유 충돌 영역을 정의 할 수 있습니다. 홈 가공 공구의 경우 ISCAR 그루브 턴 전략이 통합되었습니다.

하나의 포스트 프로세서

사용 된 기계, 컨트롤러 및 구성 요소에 개별적으로 프로그램 후 하나의 NC 프로그램에서 터닝 및 밀링 작업을 위한 NC 코드를 생성합니다.

Image module

Turn roughing

Turn 황삭은 긴 선삭, 면 또는 등고선 – 평행 황삭 으로 가공할 수 있습니다. 황삭은 기울어 진 공구로 가공할 수 있습니다.

하향 윤곽도 계산됩니다.

Turn finishing

마무리 공정을 통해 거친 표면이 등고선 평행 가공으로 마무리됩니다. 접선 접근 / 후퇴 또는 호 이동의 접근 / 후퇴와 같은 다양한 접근 및 후퇴 매크로는 최적의 가공을 가능하게 합니다. 다양한 접근 및 후퇴 매크로가 서로 결합 될 수 있습니다.

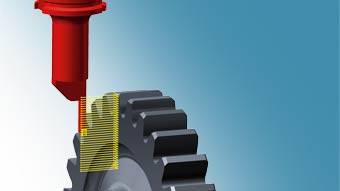

Grooving

이 기능을 사용하면 상부와 홈이 있는 부품을 가공 할 수 있습니다.  Grooving, partingoff 및 groove 선삭은 프로그래밍 가능합니다. 축 방향 홈 가공, 칩 배출이 어려운 형상의 램프가 있는 축 방향 홈 가공, 얇고 깊은 홈을 위한 방사형 황삭 또는 여러 가지 마무리 방법.

나사 절삭

이 기능은 일정한 피치로 외부 및 내부 나사를 돌리는 데 사용 됩니다. 따라서 단일 또는 다중 시작 원통 또는 원추형 외부 및 내부 나사를 돌릴 수 있습니다. 절입은 일정한 칩 단면 또는 일정한 X 값으로 발생합니다. 스레드는 스레드, 코어 또는 외부 직경 뿐만 아니라 선행 또는 후행 이동의 바깥 쪽 가장자리를 결정하여 정의하기가 매우 쉽습니다.

드릴링

MILL / TURN  장비에서 이 기능은 나선형 드릴링의 대안 입니다.

고정 된 공구를 사용하여 공작물의 회전축에 홀을 회전시키는 데 유용합니다. 소재 제거 기능이 가능합니다.
